เคเบิ้ลแกลนกันระเบิด (SH-BDM-1)

เคเบิ้ลแกลนกันระเบิด (Explosion Proof Cable Gland)


จำหน่าย เคเบิ้ลแกลน กันระเบิด (Explosion Proof Cable Gland) เป็นเคเบิ้ลแกลนชนิดพิเศษ ที่ได้รับการผลิตที่เน้นความทนทาน เหมาะสำหรับใช้ในงานเฉพาะ ในพื้นที่อุตสาหกรรมเสี่ยง ที่ต้องใช้เคเบิ้ลแกลนที่ต้องมีความทนทานสูงเป็นพิเศษ อาทิเช่น อุตสาหกรรมปิโตรเคมี

เคเบิ้ลแกลนกันระเบิดสามารถใช้งานได้ทั้งภายในอาคารและนอกอาคาร และยังมีให้เลือกใช้ในหลายขนาดรองรับในทุกขนาดของสายไฟ

เราจำหน่ายเคเบิ้ลแกลนกันระเบิดที่มีคุณภาพสูง และในราคาไม่แพง

คุณสมบัติสินค้า : เคเบิ้ลแกลน กันระเบิด


Model : SH-BDM-1 : Industrial Cable Gland (Non-Armoured Cable)

Materials Nickel Brass (Brass, Stainless Steel 304/316 – On Request)
Surface Treatment Nickel Planted, Passivation
Sealing Materials Silicon Rubber, Neoprene, Teflon, PA6
Explosion Mark Exd IIC Gb/ Exe II Gb/ Ex tD A21 IP68
Fireproof Grade V0 (UL94)
Protection Level IP68 (Screwed-on the Cap)
Ambient Temperature Static from -60°C ~ 100°C, Up to 120°C Short time.
Dynamic from -20°C ~80°C, Up to 100°C Without Halide.
Environment Condition : Zone1, Zone2 IIA-IIC Explosive gas atmosphere, Strict 21, 22 inflammable dust environment, It is widely used in petroleum,chemical, warehouse, food,pharmaceutical, military and other electrical cable fixing and sealing.
SH-BDM-1 Specification
SH-BDM-1 Specification

⬍⬌ เลื่อนเพื่อดูรายละเอียดสินค้าเพิ่มเติม

Product Model Entry Thread Size (AG) Cable Acceptance Details
Outer Sheath B
H GL Hexagon Size
Metrix NPT Min Max Across Flats Across Corners
SH-BDM-1-01 M20x1.5 1/2″ 5.5 12.0 30.0 16 24.0 27.7
SH-BDM-1-01S M20x1.5S 1/2″ 9.5 16.0 38.0 16 24.0 27.7
SH-BDM-1-02 M25x1.5 3/4″ 12.5 25.5 38.0 16 30.0 34.6
SH-BDM-1-03 M32x1.5 1″ 16.9 26.0 44.0 18 36.0 41.6
SH-BDM-1-04 M40x1.5 1-1/4″ 22.0 33.0 46.0 18 45.0 53.1
SH-BDM-1-05 M50x1.5 1-1/2″ 28.0 41.0 50.0 20 55.0 63.5
SH-BDM-1-06 M63x1.5 2″ 36.0 52.6 64.0 20 68.0 75.1
SH-BDM-1-07 M75x1.5 2-1/2″ 46.0 65.3 70.0 20 80.0 92.4
SH-BDM-1-08 M85x1.5 3 57.0 78.0 80.0 20 95.0 109.6

รูปแบบของรหัสสินค้าตัวอย่าง SH-BDM-1-02MNB

  • SH = Brand ของสินค้า
  • BDM – 1 = ประเภทสินค้า คือ Industrial Cable Gland (Non-Armoured Cable)
  • 02 = Model (รุ่นของสินค้า)
  • M = ชนิดเกลียวของเคเบิ้ลแกลน ในทีนี้คือเกลียว M
  • NB = วัสดุ ในที่นี้คือ Nickel Brass

ตัวอย่าง SH-BDM-1-02MNB = เคเบิ้ลแกลนกันระเบิดสำหรับ Non-Armoured Cable รุ่น 02 ใช้สำหรับเกลียวชนิด Matrix มีขนาดเกลียว M25x1.5 ใช้วัสดุ ทองเหลืองชุบนิกเกิล

หมายเหตุ : วัสดุมีรายละเอียดดังนี้ NB = Nickel Brass, B = Brass, SS304 = Stainless Steel 304, SS316 = Stainless Steel 316

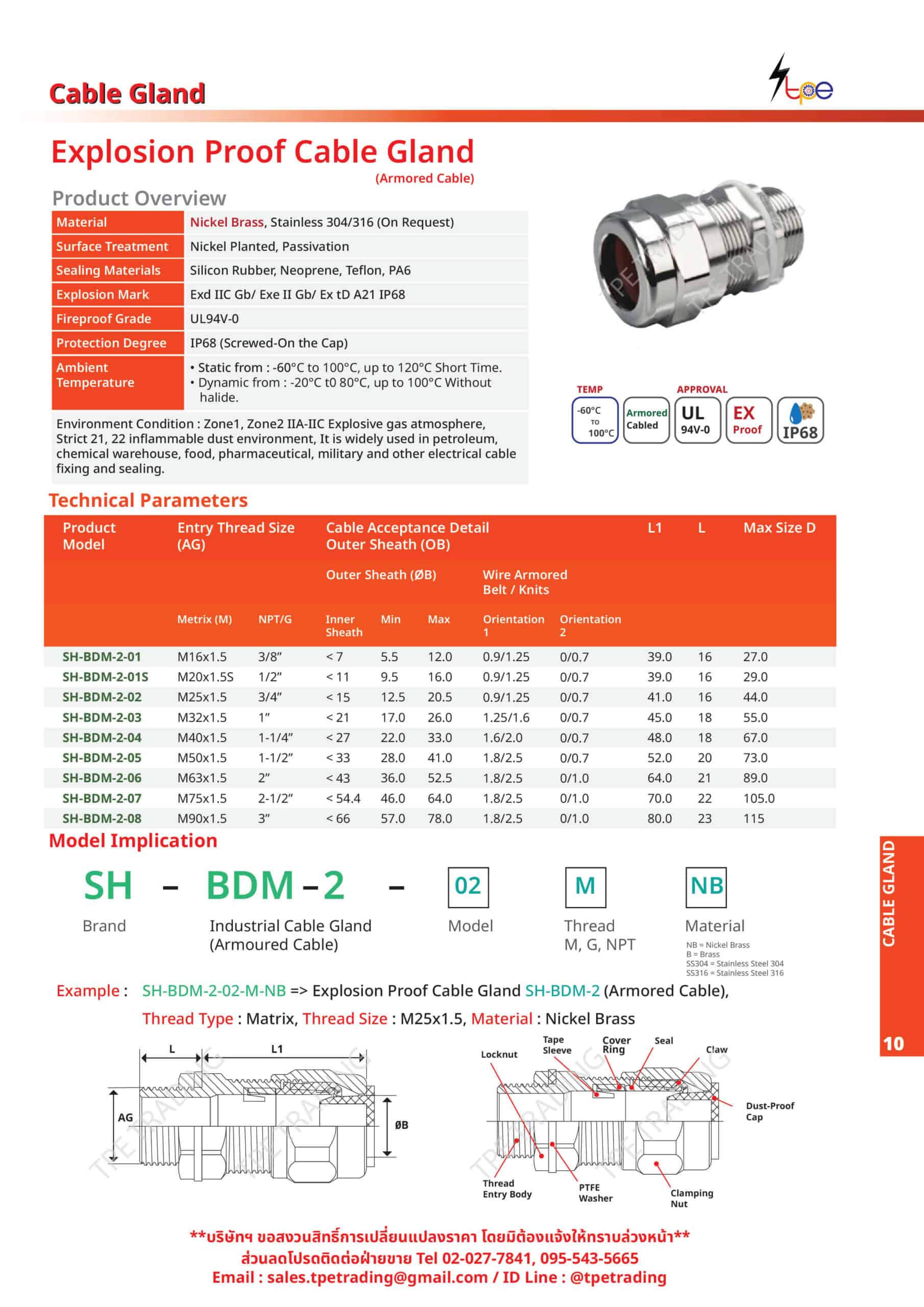

Model : SH-BDM-2 : Industrial Cable Gland (Armoured Cable)

Materials Nickel Brass (Brass, Stainless Steel 304/316 – On Request)
Surface Treatment Nickel Planted, Passivation
Sealing Materials Silicon Rubber, Neoprene, Teflon, PA6
Explosion Mark Exd IIC Gb/ Exe II Gb/ Ex tD A21 IP68
Fireproof Grade V0 (UL94)
Protection Level IP68 (Screwed-on the Cap)
Ambient Temperature Static from -60°C ~ 100°C, Up to 120°C Short time.
Dynamic from -20°C ~80°C, Up to 100°C Without Halide.
Environment Condition : Zone1, Zone2 IIA-IIC Explosive gas atmosphere, Strict 21, 22 inflammable dust environment, It is widely used in petroleum,chemical, warehouse, food,pharmaceutical, military and other electrical cable fixing and sealing.
SH-BDM-2 Specification
SH-BDM-2 Specification

⬍⬌ เลื่อนเพื่อดูรายละเอียดสินค้าเพิ่มเติม

Product Model Entry Thread Size (AG) Cable Acceptance Details
Outer Sheath B
H GL Hexagon Size
Outer Sheath ⌀B Wire Armoured
Belt/Knits
Metrix NPT/G Inner
Sheath
Min Max Orientation 1 Orientation 2 Across Flats Across Corners
SH-BDM-2-01o M20x1.5o 1/2″ < 8 5.5 12.0 0.9/1.25 0./0.7 30.0 16 24.0 27.7
SH-BDM-2-01S M20x1.5S 1/2″ < 12 9.5 16.0 0.9/1.25 0./0.7 38.0 16 24.0 27.7
SH-BDM-2-02 M25x1.5 3/4″ < 15 12.5 20.5 0.9/1.25 0./0.7 38.0 16 30.0 34.6
SH-BDM-2-03 M32x1.5 1″ < 21 16.9 26.0 1.25/1.6 0./0.7 44.0 18 36.0 41.6
SH-BDM-2-04 M40x1.5 1-1/4″ < 27 22.0 33.0 1.6/2.0 0./0.7 46.0 18 46.0 53.1
SH-BDM-2-05 M50x1.5 1-1/2″ < 33 28.0 41.0 1.8/2.5 0./0.7 50.0 20 55.0 63.5
SH-BDM-2-06 M63x1.5 2″ < 43 36.0 52.6 1.8/2.5 0/1.0 64.0 20 65.0 75.1
SH-BDM-2-07 M75x1.5 2-1/2″ < 54.4 46.0 65.3 1.8/2.5 0/1.0 70.0 20 80.0 92.4
SH-BDM-2-08 M85x1.5 3″ < 66 57.0 78.0 1.8/2.5 0/1.0 80.0 20 95.0 109.6

รูปแบบของรหัสสินค้าตัวอย่าง SH-BDM-2-02MNB

  • SH = Brand ของสินค้า
  • BDM – 2 = ประเภทสินค้า คือ Industrial Cable Gland (Armoured Cable)
  • 02 = Model (รุ่นของสินค้า)
  • M = ชนิดเกลียวของเคเบิ้ลแกลน ในทีนี้คือเกลียว M
  • NB = วัสดุ ในที่นี้คือ Nickel Brass

ตัวอย่าง SH-BDM-2-02MNB = เคเบิ้ลแกลนกันระเบิดสำหรับ Armoured Cable รุ่น 02 ใช้สำหรับเกลียวชนิด Matrix มีขนาดเกลียว M25x1.5 ใช้วัสดุ ทองเหลืองชุบนิกเกิล

หมายเหตุ : วัสดุมีรายละเอียดดังนี้ NB = Nickel Brass, B = Brass, SS304 = Stainless Steel 304, SS316 = Stainless Steel 316

สอบถามข้อมูลเพิ่มเติม

Model : SH-BSD : Explosion Proof Stopping Plug (d, e, tD)

Materials Nickel Brass (Brass, Stainless Steel 304/316 – On Request)
Surface Treatment Nickel Planted, Passivation
Sealing Materials Neoprene
Explosion Mark Exd IIC Gb/ Exe II Gb/ Ex tD A21 IP66
Fireproof Grade V0 (UL94)
Protection Level IP66 (Screwed-on the Cap)
Ambient Temperature Static from -60°C ~ 100°C, Up to 120°C Short time.
Dynamic from -20°C ~80°C, Up to 100°C Without Halide.
Environment Condition : Zone1, Zone2 IIA-IIC Explosive gas atmosphere, Strict 21, 22 inflammable dust environment, It is widely used in petroleum,chemical, warehouse, food,pharmaceutical, military and other electrical cable fixing and sealing.
SH-BSD Specification

⬍⬌ เลื่อนเพื่อดูรายละเอียดสินค้าเพิ่มเติม

Product Model Metrix NPT G H GL Across Flats
SH-BSD-01 M16x1.5 19 15 24
SH-BSD-02 M20x1.5 1/2″ 1/2″ 19 15 24/27
SH-BSD-03 M25x1.5 3/4″ 3/4″ 20 15 30/36
SH-BSD-04 M32x1.5 1″ 1″ 20 15 36/40
SH-BSD-05 M40x1.5 1-1/4″ 1-1/4″ 21 15 45/50
SH-BSD-06 M50x1.5 1-1/2″ 1-1/2″ 24 15 52/57
SH-BSD-07 M63x1.5 2″ 2″ 30 15 65/68
SH-BSD-08 M75x1.5 2-1/2″ 2-1/2″ 31 18 80/90
SH-BSD-09 M85x1.5 3″ 3″ 33 20 95/110

รูปแบบของรหัสสินค้าตัวอย่าง SH-BSD-02GNB

  • SH = Brand ของสินค้า
  • BSD = ประเภทสินค้า คือ Explosion Proof Stopping Plug
  • 02 = Model (รุ่นของสินค้า)
  • G = ชนิดเกลียวของเคเบิ้ลแกลน ในทีนี้คือเกลียว G
  • NB = วัสดุ ในที่นี้คือ Nickel Brass

ตัวอย่าง SH-BSD-02MNB = Explosion Proof Stopping Plug รุ่น 02 ใช้สำหรับเกลียวชนิด G มีขนาดเกลียว 1/2″ ใช้วัสดุ ทองเหลืองชุบนิกเกิล

หมายเหตุ : วัสดุมีรายละเอียดดังนี้ NB = Nickel Brass, B = Brass, SS304 = Stainless Steel 304, SS316 = Stainless Steel 316

สอบถามข้อมูลเพิ่มเติม

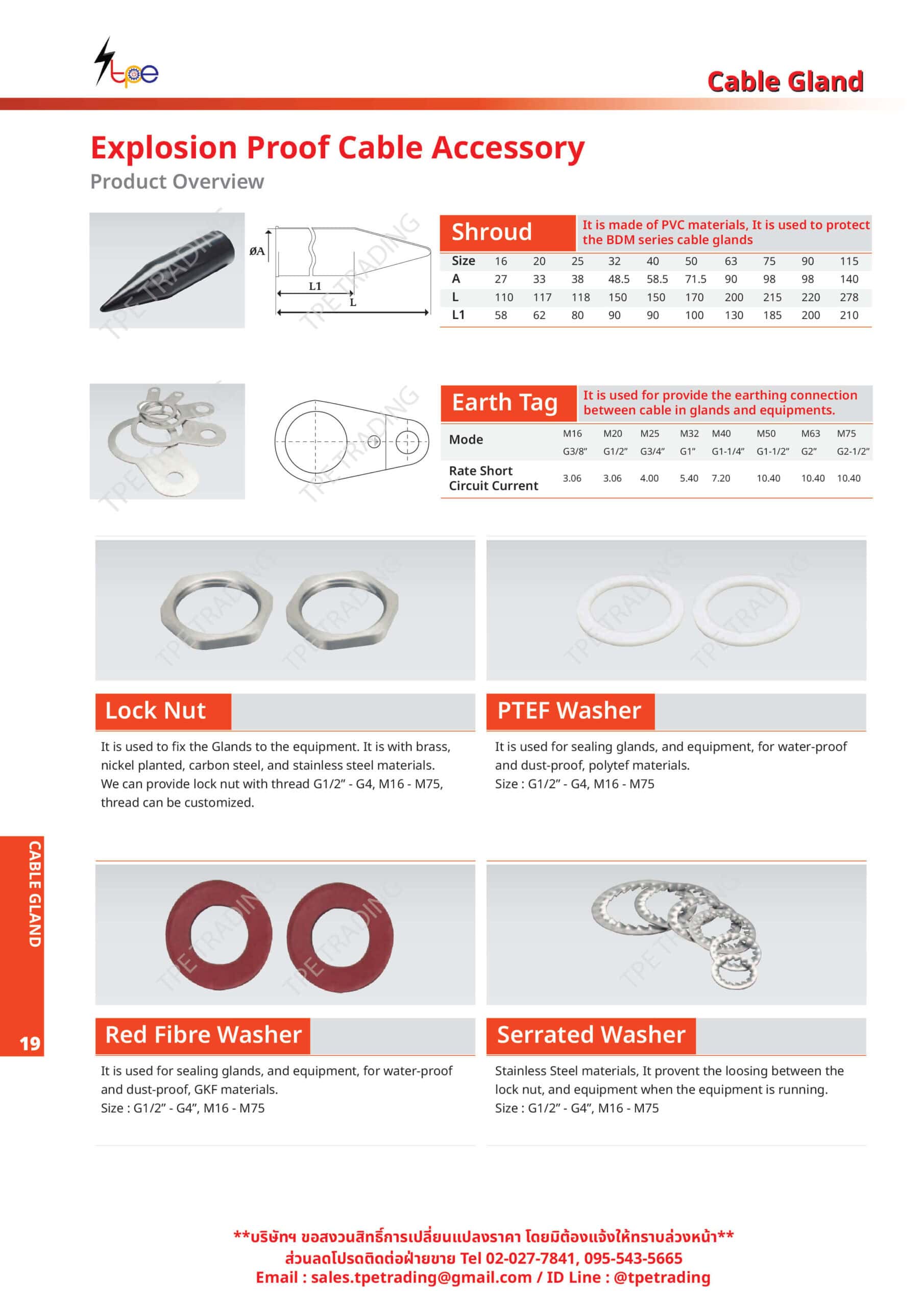

Cable Accessory

Shroud

Shroud

It is made of PVC materials, It is used to protect the BDM series cable glands

Size 15 20 25 32 40 50 63 75 90 115
A 27 33 38 48.5 58.5 71.5 90 98 98 140
L 110 117 118 150 150 170 200 215 220 278
L1 58 62 80 90 90 100 130 185 200 210
Earth Tag

Earth Tag

It is used for provide the earthing connection between cable in glands and equipments.

Mode M20 M25 M32 M40 M50 M63 M75
G1/2″ G3/4″ G1″ G1-1/4″ G1-1/2″ G2″ G2-1/2″
Rate Short
Circuit Current
3.06 4.00 5.40 7.20 10.40 10.40 10.40
Lock Nut

Lock Nut

It is used to fix the Glands to the equipment. It is with brass, nickel planted, carbon steel, and stainless steel materials.
We can provide lock nut with thread G1/2” – G4, M16 – M75, thread can be customized

PTEF Washer

PTEF Washer

It is used for sealing glands, and equipment, for water-proof
and dust-proof, polytef materials.
Size : G1/2” – G4, M16 – M75

Red Fibre Washer

Red Fibre Washer

It is used for sealing glands, and equipment, for water-proof
and dust-proof, GKF materials.
Size : G1/2” – G4”, M16 – M75

Serrated Washer

Serrated Washer

Stainless Steel materials, It provent the loosing between the
lock nut, and equipment when the equipment is running.
Size : G1/2” – G4”, M16 – M75

รู้จักกับ เคเบิ้ลแกลน กันระเบิด (Explosion Proof Cable Gland)


เคเบิ้ลแกลน กันระเบิด (Explosion Proof Cable Gland) เป็นเคเบิ้ลแกลนชนิดหนึ่ง ที่ผลิตขึ้นมาสำหรับใช้งานในจุดเฉพาะ โดยจะเน้นความทนทานเป็นหลัก โดยจะมักจะใช้กับอุตสาหกรรมที่มีความเสี่ยงถ้าหากเกิดสะเก็ดไฟ เช่น ปิโตรเลียม โดยที่เคเบิ้ลแกลนชนิดนี้ จะมีคุณสมบัติในการป้องกันสะเก็ดไฟที่จะเล็ดลอดออกมาจากภายในอุปกรณ์ จึงช่วยป้องกันอุบัติเหตุที่อาจจะเกิดขึ้นได้

ตัวเคเบิ้ลแกลน ผลิตจากโลหะคุณภาพสูง จึงมีความทนทาน มีอายุการใช้งานได้ยาวนาน สามารถยึดสายไฟได้แน่น ทำให้สายไฟไม่สามารถหลุดได้โดยง่าย และยังมีความสามารถในการป้องกันน้ำและฝุ่น จึงช่วยป้องกันสิ่งแปลกปลอมที่จะเล็ดลอดเข้าไปภายในอุปกรณ์ได้

ทำไมถึงต้องเลือกใช้เคเบิ้ลแกลน กันระเบิด

เคเบิ้ลแกลน กันระเบิด ( Explosion Proof Cable Gland ) นั้นเป็นเคเบิ้ลแกลนอีกชนิด ที่ถูกผลิตขึ้นมาเพื่อรองรับงานในลักษณะพิเศษ จึงเน้นความทนทานเป็นพิเศษ และยังช่วยป้องกันสะเก็ดไฟ เมื่อเกิดการลัดวงจรที่จะเล็ดลอดออกไปภายนอกอุปกรณ์ จึงช่วยลดอุบัติเหตุที่อาจจะเกิดขึ้นได้

ทำไมถึงต้องเลือกซื้อเคเบิ้ลแกลนกับเรา

สินค้าที่เราได้จัดจำหน่าย เราได้นำเข้าสินค้าที่มีคุณภาพสูง และผ่านมาตรฐานสากลที่ทั่วโลกยอมรับ นอกจากนี้เรายังเน้นการบริการอย่างจริงใจ เพื่อความพึ่งพอใจของคุณลูกค้า จึงมั่นใจได้ว่าสินค้าที่คุณจะได้รับมีคุณภาพ รับรองความถูกต้อง สามารถใช้งานได้จริง และมีการจัดส่งที่รวดเร็ว (ถ้าสินค้าชิ้นนั้นมีสต๊อค) จะส่งตรงถึงมือคุณภายใน 1 – 3 วันทำการ และเรายังมี เคเบิ้ลแกลนกันน้ำ ทุกขนาด ทุกเกลียว เช่น PG16, M25 ( Metric ), NPT (นิ้ว) มีสต็อก จัดส่งไดัรวดเร็ว

สนใจเคเบิ้ลแกลน กันระเบิด
