ข้อต่อแบบงอ ข้อต่อท่อร้อยสายไฟพลาสติกแบบงอ (Quick Fitting 90 Angle for flexible plastic)
จำหน่ายข้องอท่อร้อยสายไฟพลาสติก ผลิตจากทพลาสติก PA มีความทนทาน สามารถติดตั้งได้ง่าย โดยใช้กับท่อร้อยสายไฟพลาสติกชนิดอ่อน หรือท่อลูกฟูก สามารถยึดท่อได้แน่น ไม่หลุดได้โดยง่าย
คุณสมบัติสินค้า : ข้อต่องอพลาสติก ข้องอท่อลูกฟูก (90 Angle Quick fitting for Flexible Conduit)
คุณสมบัติสินค้า
- วัสดุ : พลาสติก PA6 (Nylon)
- เกลียว : M, G, PG
- อุณหภูมิในการใช้งาน : -40°C to 105°C (150°C ในระยะเวลาสั้น)
- มาตรฐาน : CE, RoHS, PAHS
- ใช้สำหรับติดตั้งกับท่อร้อยสายไฟแบบท่อลูกฟูกกับอุปกรณ์ไฟฟ้าอื่นๆ เช่น ตู้คอนโทรล ได้อย่างง่ายดาย
Product Overview
- Material : Plastic PA (Nylon)
- Thread : M, G, PG
- Temperature : -40°C to 105°C (150°C Short Time)
- Approval : CE, RoHS, PAHS
- Use for installation with Flexible Conduit and other electronic control with easy installation.

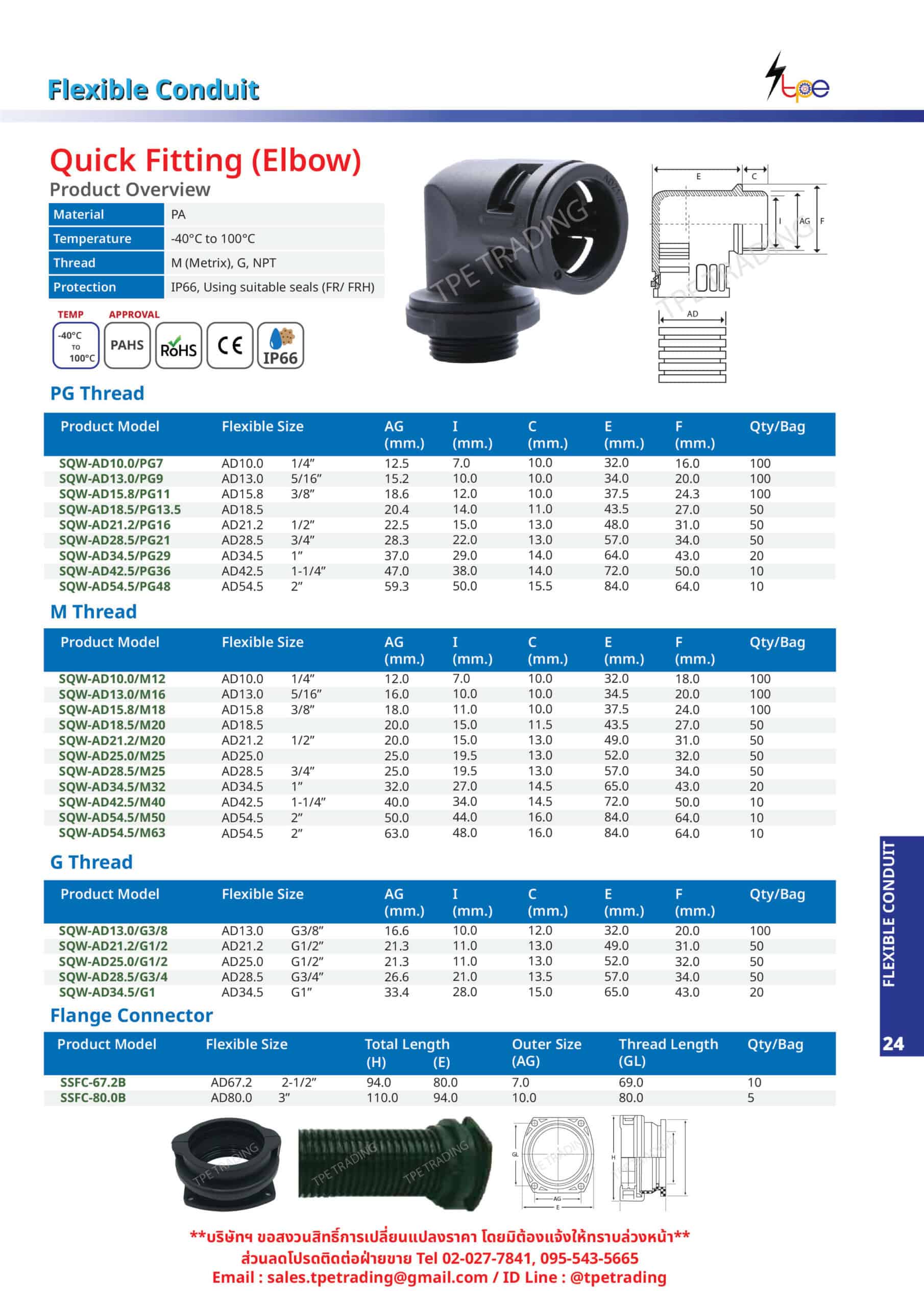

รายละเอียดสินค้า : ข้อต่องอพลาสติก ข้องอท่อลูกฟูก (90 Angle Quick fitting for Flexible Conduit)
ข้องอพลาสติก (เกลียว PG)
| ProductModel | Flexible Size | AG(mm.) | I(mm.) | C(mm.) | E(mm.) | F(mm.) | ||
|---|---|---|---|---|---|---|---|---|
| SQW-AD10.0/PG7 | AD10.0 | 1/4" | 12.5 | 7.0 | 10.0 | 32.0 | 16.0 | |
| SQW-AD13.0/PG9 | AD13.0 | 5/16" | 15.2 | 10.0 | 10.0 | 34.0 | 20.0 | |
| SQW-AD15.8/PG11 | AD15.8 | 3/8" | 18.6 | 12.0 | 10.0 | 37.5 | 24.3 | |
| SQW-AD18.5/PG13.5 | AD18.5 | 20.4 | 14.0 | 11.0 | 43.5 | 27.0 | ||
| SQW-AD21.2/PG16 | AD21.2 | 1/2" | 22.5 | 15.0 | 13.0 | 48.0 | 31.0 | |
| SQW-AD28.5/PG21 | AD28.5 | 3/4" | 28.3 | 22.0 | 13.0 | 57.0 | 34.0 | |
| SQW-AD34.5/PG29 | AD34.5 | 1" | 37.0 | 29.0 | 14.0 | 64.0 | 43.0 | |
| SQW-AD42.5/PG36 | AD42.5 | 1-1/4" | 47.0 | 38.0 | 14.0 | 72.0 | 50.0 | |
| SQW-AD54.5/PG48 | AD54.5 | 2" | 59.3 | 50.0 | 15.5 | 84.0 | 64.0 | |
ข้องอพลาสติก (เกลียว M)
| Product Model | Flexible Size | AG (mm.) | I (mm.) | C (mm.) | E (mm.) | F (mm.) | ||
|---|---|---|---|---|---|---|---|---|
| SQW-AD10.0/M12 | AD10.0 | 1/4″ | 12.0 | 7.0 | 10.0 | 32.0 | 18.0 | |
| SQW-AD13.0/M16 | AD13.0 | 5/16″ | 16.0 | 10.0 | 10.0 | 34.5 | 20.0 | |
| SQW-AD15.8/M18 | AD15.8 | 3/8″ | 18.0 | 11.0 | 10.0 | 37.5 | 24.0 | |
| SQW-AD18.5/M20 | AD18.5 | 20.0 | 15.0 | 11.5 | 43.5 | 27.0 | ||
| SQW-AD21.2/M20 | AD21.2 | 1/2″ | 20.0 | 15.0 | 13.0 | 49.0 | 31.0 | |
| SQW-AD25.0/M25 | AD25.0 | 25.0 | 19.5 | 13.0 | 52.0 | 32.0 | ||
| SQW-AD28.5/M25 | AD28.5 | 3/4″ | 25.0 | 19.5 | 13.0 | 57.0 | 34.0 | |
| SQW-AD34.5/M32 | AD34.5 | 1″ | 32.0 | 27.0 | 14.5 | 65.0 | 43.0 | |
| SQW-AD42.5/M40 | AD42.5 | 1-1/4″ | 40.0 | 34.0 | 14.5 | 72.0 | 50.0 | |
| SQW-AD54.5/M50 | AD54.5 | 2″ | 50.0 | 44.0 | 16.0 | 84.0 | 64.0 | |
| SQW-AD54.5/M63 | AD54.5 | 2″ | 63.0 | 48.0 | 16.0 | 84.0 | 64.0 | |
ข้องอพลาสติก (เกลียว G)
| Product Model | Flexible Size | AG (mm.) | I (mm.) | C (mm.) | E (mm.) | F (mm.) | ||
|---|---|---|---|---|---|---|---|---|
| SQW-AD13.0/G3/8 | AD13.0 | 3/8″ | 16.6 | 10.0 | 12.0 | 32.0 | 20.0 | |
| SQW-AD21.2/G1/2 | AD21.2 | 1/2″ | 21.3 | 11.0 | 13.0 | 49.0 | 31.0 | |
| SQW-AD25.0/G1/2 | AD25.0 | 1/2″ | 21.3 | 11.0 | 13.0 | 52.0 | 32.0 | |
| SQW-AD28.5/G3/4 | AD28.5 | 3/4″ | 26.6 | 21.0 | 13.5 | 57.0 | 34.0 | |
| SQW-AD34.5/G1 | AD34.5 | 1″ | 33.4 | 28.0 | 15.0 | 65.0 | 43.0 | |

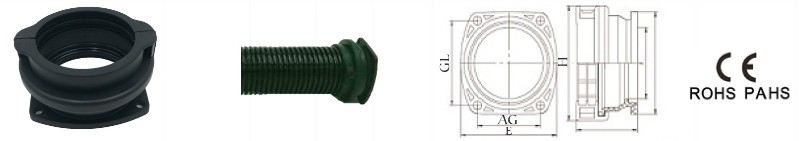

Flange Connector
| Product Model | Flexible Size | Total Length (H) | Tolal Length (E) | Outer Size (AG) | Thread Length (GL) | ||
|---|---|---|---|---|---|---|---|
| SSFC-67.2B | AD67.2 | 2-1/2″ | 94.0 | 80.0 | 7.0 | 69.0 | |
| SSFC-80.0B | AD8.0 | 3″ | 110.0 | 94.0 | 10.0 | 80.0 | |
ทำไมถึงต้องเลือกใช้ข้องอพลาสติก ข้องอท่อลูกฟูก
ข้องอพลาสติก หรือข้องอต่อท่อลูกฟูก (90 Angle Quick Fitting for Flexible Conduit) เป็นข้อต่อชนิดหนึ่งที่ใช้ ในการติดตั้งกับท่อร้อยสายไฟแบบอ่อน หรือท่อลูกฟูก โดยมีลักษณะเป็นข้องอที่มีมุม 90 องศา ซึ่งจะเหมาะกับการติดตั้งในจุดที่มีพื้นที่จำกัดและไม่สามารถติดตั้งแบบข้อต่อตรงได้ โดยสามารถติดตั้งท่อได้อย่างรวดเร็ว และสามารถติดตั้งกับอุปกรณ์ไฟฟ้าชนิดอื่นๆ ได้อย่างง่ายดาย
ตัวข้อต่อใช้วัสดุคุณภาพสูง โดยใช้พลาสติกชนิด PA ซึ่งเป็นวัสดุที่มีความทนทาน เหนียว ทนต่อสารเคมี จึงสามารถใช้งานได้นาน และยังติดตั้งได้ง่าย ล็อคแน่น ไม่หลุดออกจากจุดที่ติดตั้งได้โดยง่าย
ทำไมถึงต้องเลือกซื้อท่อร้อยสายไฟกับเรา
สินค้าที่เราจัดจำหน่าย เราได้คัดสรรเลือกสินค้าที่มีคุณภาพ จากโรงงานที่มีมาตรฐาน และเรายังเน้นการบริการอย่างจริงใจ เพื่อความพึงพอใจของคุณลูกค้า จึงมั่นใจได้ว่าสินค้าที่ได้รับมีคุณภาพ รับรองความถูกต้อง สามารถนำไปใช้งานได้จริง และจัดส่งอย่างรวดเร็ว โดยจะส่งถึงมือคุณลูกค้าภายใน 1-3 วัน (หากเป็นสินค้าที่มีสต๊อค) และเรายังมีสินค้าอื่นๆ อีกมากมาย ที่พร้อมจะให้คำแนะนำ สามารถติดต่อกับทางเราได้เลยครับ
ข้องอพลาสติก ข้องอต่อท่อลูกฟูก
