รางกระดูกงูเหล็ก JR2 Series

รางกระดูกงูเหล็ก (JR-2 Series) รางกระดูกงูเหล็ก(Steel Cable Drag Chain – JR-2 Series)

จำหน่าย รางกระดูกงู รุ่น JR-2 (Cable Drag Chain JR-@ Series) เป็นอุปกรณ์ที่ใช้ในการติดตั้งกับเครื่องจักร ลักษณะเป็นตัวรางและมีช่องอยู่ด้านใน ที่สามารถร้อยสายไฟเข้าไปภายในได้ สามารถโค้งงอได้ เหมาะสำหรับงานที่มีการเคลื่อนไหว ผลิตจากสแตนเลสสตีล ทนทานไม่เป็นสนิม

Add Line

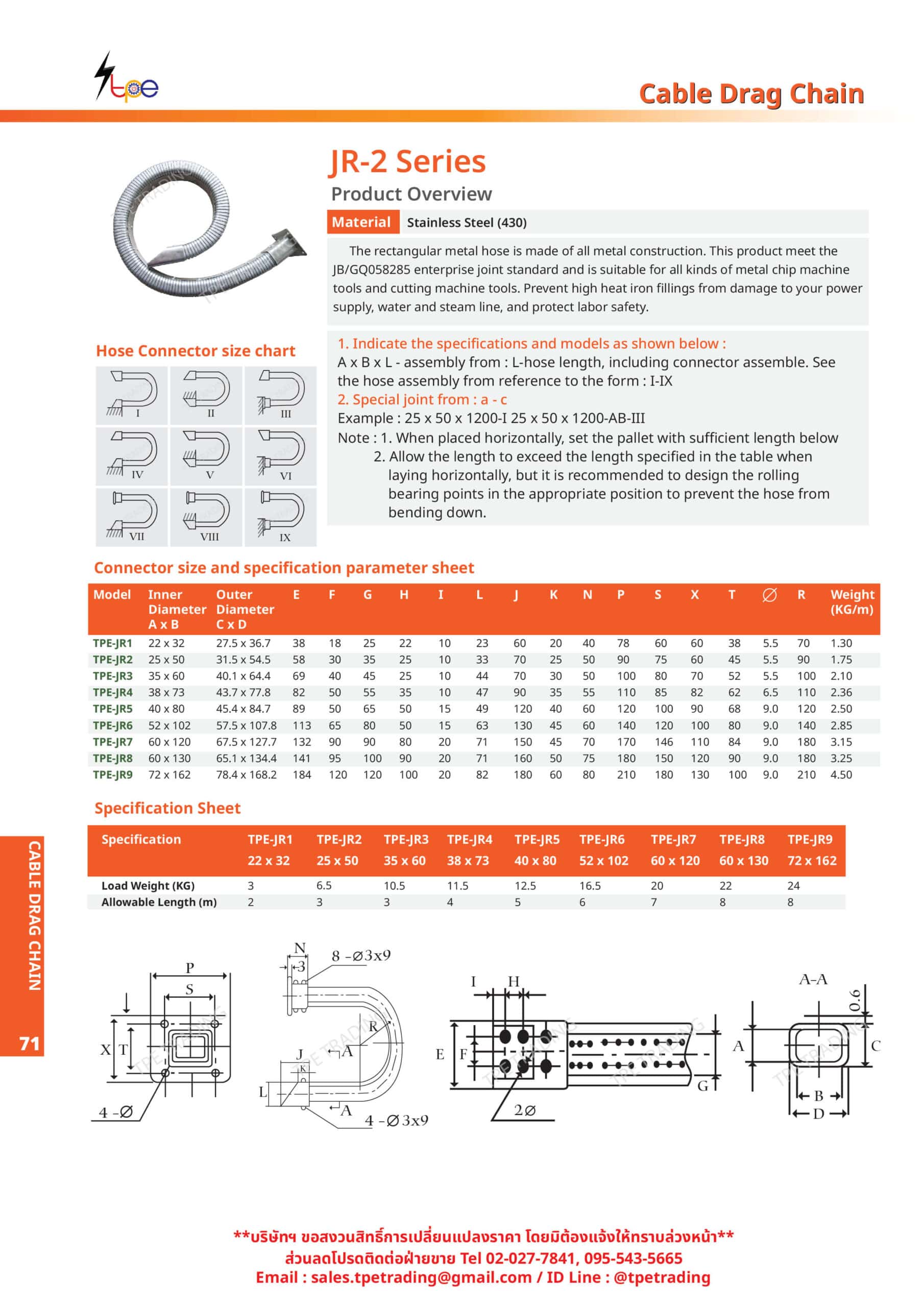

คุณสมบัติสินค้า : รางกระดูกงูเหล็ก (JR-2-Series – Fully Enclosed and Strong)

รางกระดูกงูเหล็ก (JR-2-Series) - Specification

The rectangular metal hose is made of all metal construction. this product meet the JB/GQ058285 enterprise joint standard and is suitable for all kinds of metal chip machine tools and cutting machine tools. Prevent high heat iron fillings from damage to your power supply, water and steam line, and protect labor safety.

Material : Stainless Steel

  1. Indicate the specifications and models as shown below :
    • A x B x L – Assembly from : L-hose length, including connector assemble. See the hose assembly from reference to the form : I-IX
  2. Special joint from : a – c
    • Example : 25 x 50 x 1200-I , 25 x 50 x 1200-AB-III

Note :

  1. When placed horizontally, set the pallet with sufficient length below
  2. Allow the length to exceed the length specified in the table when laying horizontally, but it is recommended to design the rolling bearing points in the appropriate position to prevent the hose from bending down.

Download Catalog

รายละเอียดสินค้า : รางกระดูกงูเหล็ก (JR-2-Series – Fully Enclosed and Strong)

Model TPE
JR-1		 TPE
JR-2		 TPE
JR-3		 TPE
JR-4		 TPE
JR-5		 TPE
JR-6		 TPE
JR-7		 TPE
JR-8		 TPE
JR-9
Inner Diameter
A x B		 22 x 32 25 x 50 35 x 60 38 x 73 40 x 80 52 x 102 60 x 120 60 x 130 72 x 162
Outer Diameter
C x D		 27.5 x 36.7 31.5 x 54.5 40.1 x 64.4 43.7 x 77.8 45.4 x 84.7 57.5 x 107.8 67.5 x 127.7 65.1 x 134.4 78.4 x 168.2
E 38 58 69 82 89 113 132 141 187
F 18 30 40 50 50 65 90 95 120
G 25 35 45 55 65 80 90 100 120
H 22 25 25 35 50 50 80 90 100
I 10 10 10 10 15 15 20 20 20
L 23 33 44 47 49 63 71 71 82
J 60 70 70 90 120 130 150 160 180
K 20 25 30 35 40 45 45 50 60
N 40 50 50 55 60 60 70 75 80
P 78 90 100 110 120 140 170 180 210
S 60 75 80 85 100 120 146 150 180
X 60 60 70 82 90 100 110 120 130
T 38 45 52 62 68 80 84 90 100
Ø 5.5 5.5 5.5 6.5 9.0 9.0 9.0 9.0 9.0
R 70 90 100 110 120 140 180 180 210
Weight
(KG /m)		 1.30 1.75 2.10 2.36 2.50 2.85 3.15 3.25 4.50

Specification Sheet

Specification TPE
JR-1		 TPE
JR-2		 TPE
JR-3		 TPE
JR-4		 TPE
JR-5		 TPE
JR-6		 TPE
JR-7		 TPE
JR-8		 TPE
JR-9
Load Weight (KG) 3 6.5 10.5 11.5 12.5 16.5 20 22 24
Allowable Length (m.) 2 3 3 4 5 6 7 8 8

สอบถามข้อมูลเพิ่มเติม

Add Line

Hose Connector size chart

Hose Connector size chart

รู้จักกับ รางกระดูกงูเหล็ก (JR-2 Series)

รางกระดูกงูเหล็ก รุ่น JR-2 (Cable Drag Chain – JR-2 Series) เป็นรางกระดูกงูโลหะอีกชนิดหนึ่ง ที่สามารถใช้งานได้เป็นอย่างดี ตัวรางผลิตจากสแตนเลสสตีล อย่างดี มีความทนทาน ไม่เป็นสนิม ทนต่อการกัดกร่อน มีอายุการใช้งานที่ยาวนาน

โดยการใช้งานของของรางกระดูกงู จะนำไปติดตั้งกับเครื่องจักรต่างๆ ภายในโรงงานอุตสาหกรรม เช่น สายพานลำเลียง เครื่องจักร หุ่นยนต์ หรืออื่นๆ โดยตัวรางสามารถร้อยสายไฟเข้าไปภายในตัวรางได้ทำให้สายไฟอยุ่นิ่ง ไม่หลุดออกจากจุดที่ติดตั้ง จึงช่วยลดอุบัติเหตุที่อาจจะเกิดขึ้นจากการเคลื่อนไหวของการทำงานของเครื่องจักร ลดโอกาสที่สายไฟจะพันกัน ทำให้มีอายุการใช้งานได้ยาวนานขึ้น

ทำไมถึงต้องเลือกใช้ รางกระดูกงูเหล็ก รุ่น JR-2 Series (Cable Drag Chain – JR-2 Series)

สำหรับรางกระดูกงูเหล็ก รุ่น JR-2 เป็นรางรุ่นที่ใช้ติดตั้งกับอุปกรณ์ หรือเครื่องจักรในโรงงานอุตสาหกรรม สายพาน หรืออื่นๆ ที่ช่วยในการป้องกันสายไฟ ที่อาจจะเกิดพันกัน หรือหลุดออกจากรางได้ในระหว่างการทำงานของเครื่องจักร ทำให้อุบัติเหตุจากการทำงานลดลง และยืดอายุการใช้งานของอุปกรณ์

ทำไมถึงต้องเลือกซื้อ รางกระดูกงูเหล็ก รุ่น JR-2 Series (Cable Drag Chain – JR-2 Series)

สินค้าที่เราได้จัดจำหน่าย เราได้นำเข้าสินค้าที่มีคุณภาพสูง และผ่านมาตรฐานสากลที่ทั่วโลกยอมรับ นอกจากนี้เรายังเน้นการบริการอย่างจริงใจ เพื่อความพึ่งพอใจของคุณลูกค้า จึงมั่นใจได้ว่าสินค้าที่คุณจะได้รับมีคุณภาพ รับรองความถูกต้อง สามารถใช้งานได้จริง และมีการจัดส่งที่รวดเร็ว (ถ้าสินค้าชิ้นนั้นมีสต๊อค) จะส่งตรงถึงมือคุณภายใน 1 – 3 วันทำการ และยังมีราคาปลีก – ส่ง ไม่แพงอย่างที่คิด

สนใจ รางกระดูกงูเหล็ก รุ่น JR-2 Series
